伺服電機選型是自動化項目開發過程中常用的控制電機，在進行設計選型過程中。需要對電機的各項參數進行選型計算，如運行速度、轉動力矩等。以匹配合適大小的電機。這里就松下伺服電機的各項參數計算過程進行整理如下：

1）確定基本參數：機構上的工件質量 Wa=10Kg、滾珠絲桿的長度 BL=0.5m、滾珠絲桿的直徑 Bd=0.02m、滾珠絲桿的螺距 Bp=0.02m、滾珠絲桿的效率 Bn=0.9、移動距離 0.3m、聯軸器的慣量 Jc=10*10^-6Kg.m^2。

2)運行模式：加速時間 Ta=0.1s、勻速時間 Tb=0.8s、減速時間 Td=0.1s、循環時間 Tc=2s、移動距離 0.3m、運行參數。

3）負載慣量：預估絲桿的質量為1.24Kg。則負載慣量計算。

4）慣量比：若預先電機為200W，則Jm=0.14x10^-4(Kg.m^2)。

5）速度Vmax：速度計算

6）轉速：電機轉速計算

7）轉矩：移動轉矩、移動轉矩計算、加速時轉矩、加速轉矩計算、減速時轉矩、減速轉矩計算。

8）有效轉矩：有效轉矩計算

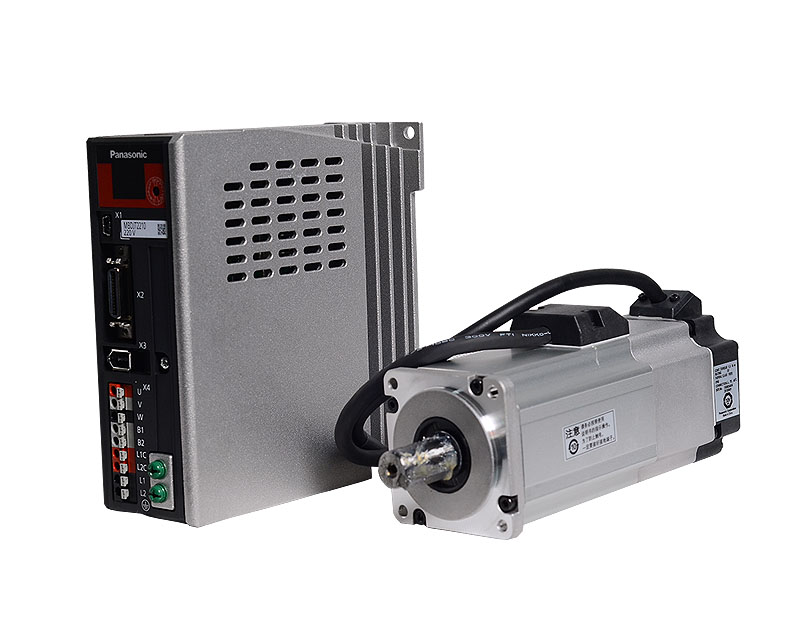

通過以上計算，可以知道，選擇松下伺服電機200W伺服電機選型 滿足使用要求。日弘忠信擁有經驗豐富的松下伺服電機售后團隊，為廣大用戶提供售后無憂服務。
